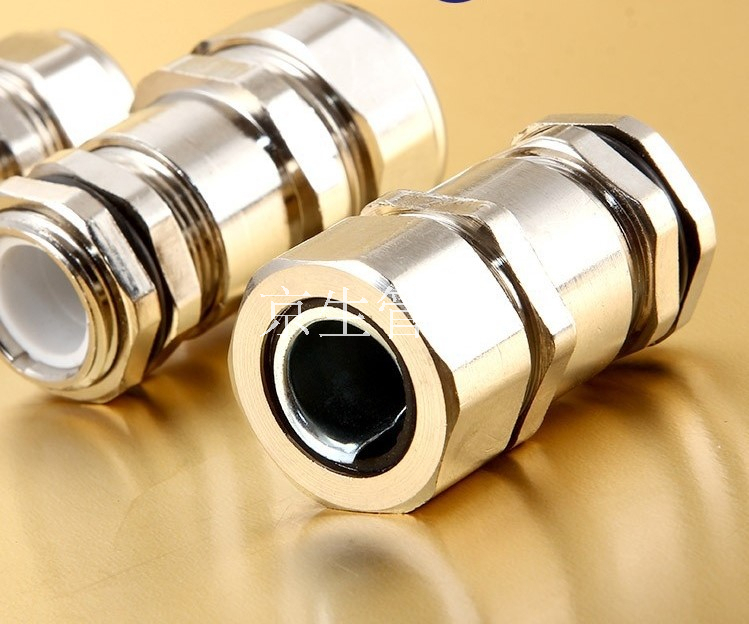

产品特性
配套锁式电缆接头，防电线松动，内锁扣合本体特殊设计，
装卸只需拔插无需工具，大大缩减了安装时间，夹紧电缆范围大，
抗拉力特强，产品有耐酸碱、耐化学物质与一般溶剂等抗腐蚀特性，
可防水、防尘 全方位的尺寸可广泛应用于各个领域的出线孔上。
产品描述
产品材质： A.C.F.G.部分采用优良的黄铜镀镍制成，D部分采用UL认可之尼龙Pa66制成，
B.E部分采用EPDM耐候橡胶制成。各个孔径、材质的橡胶可接受订制。
螺牙规格： 公制牙（Metric/ EN50262）、PG牙、G（PF）牙及美制牙（NPT）。
工作温度： -40℃~+100℃短时可达+120℃。
产品颜色： A.C.F.G部位为金属色，D为白色，B.E为黑色
供应范围： 在规定的卡口范围内，并使用O形密封圈旋转紧迫接头，可达IP67。
产品型号
公制标准M
| 型号 | 螺牙标准 | 电缆外径 (mm) | 对应软管 | 螺纹外径 C1 (mm) | 螺纹长度 C2 (mm) | 板手径 A &F (mm) | 包装 |
| JS-MSD-M12 | M12x1.5 | 3-6 | AD10.0 | 12 | 6 | 16 | 50 |
| JS-MSD-M14 | M14x1.5 | 3-6 | AD10.0 | 14 | 6 | 16 | 50 |
| JS-MSD-M16 | M16x1.5 | 4-8 | AD13.0 | 16 | 7 | 18 | 50 |
| JS-MSD-M18 | M18x1.5 | 6-10 | AD15.8 | 18 | 8 | 20 | 50 |
| JS-MSD-M20 | M20x1.5 | 8-12 | AD15.8 | 20 | 8 | 22 | 50 |
| JS-MSD-M20 | M20x1.5 | 8-12 | AD18.5 | 20 | 8 | 22 | 50 |
| JS-MSD-M20 | M20x1.5 | 8-12 | AD21.2 | 20 | 8 | 22 | 50 |
| JS-MSD-M22 | M22x1.5 | 10-14 | AD21.2 | 22 | 9 | 24 | 50 |
| JS-MSD-M24 | M24x1.5 | 10-14 | AD21.2 | 21 | 10 | 27 | 50 |
| JS-MSD-M25 | M25x1.5 | 10-14 | AD21.2 | 25 | 10 | 28 | 50 |
| JS-MSD-M25 | M25x1.5 | 10-14 | AD28.5 | 25 | 10 | 2 | 50 |
| JS-MSD-M27 | M27x1.5 | 13-18 | AD28.5 | 27 | 11 | 30 | 50 |
| JS-MSD-M30 | M30x1.5 | 13-18 | AD34.5 | 30 | 11 | 32 | 20 |
| JS-MSD-M32 | M32x1.5 | 15-22 | AD34.5 | 32 | 11 | 36 | 20 |
| JS-MSD-M33 | M33x1.5 | 15-22 | AD34.5 | 33 | 11 | 36 | 20 |
| JS-MSD-M36 | M36x1.5 | 18-25 | AD34.5 | 36 | 11 | 42 | 20 |
| JS-MSD-M40 | M40x1.5 | 18-25 | AD42.5 | 40 | 12 | 45 | 20 |
| JS-MSD-M50 | M50x1.5 | 26-32 | AD54.5 | 50 | 13 | 56 | 10 |
| JS-MSD-M63 | M63x1.5 | 37-44 | AD54.5 | 63 | 14 | 70 | 10 |
德制标准 PG
| 型号 | 螺牙标准 | 电缆外径 (mm) | 对应软管 | 螺纹外径 C1 (mm) | 螺纹长度 C2 (mm) | 板手径 A &F (mm) | 包装 |
| JS-MSD-PG7 | G7 | 3-6 | AD10.0 | 12.5 | 6 | 16 | 50 |
| JS-MSD-PG9 | G9 | 4-8 | AD13.0 | 15.2 | 7 | 16 | 50 |
| JS-MSD-PG11 | PG11 | 6-10 | AD15.8 | 18.6 | 8 | 20 | 50 |
| JS-MSD-PG13.5 | PG13.5 | 8-12 | AD15.8 | 20.4 | 8 | 22 | 50 |
| JS-MSD-PG13.5 | PG13.5 | 8-12 | AD18.5 | 20.4 | 8 | 22 | 20 |
| JS-MSD-PG13.5 | PG13.5 | 8-12 | AD21.2 | 20.4 | 8 | 22 | 20 |
| JS-MSD-PG16 | PG16 | 10-14 | AD21.2 | 22.5 | 9 | 24 | 20 |
| JS-MSD-PG21 | PG21 | 13-18 | AD28.5 | 28.3 | 11 | 30 | 10 |
| JS-MSD-PG29 | PG29 | 18-25 | AD34.5 | 34.5 | 11 | 42 | 10 |
| JS-MSD-PG36 | PG36 | 26-32 | AD42.5 | 42.5 | 13 | 52 | 10 |
| JS-MSD-PG48 | PG48 | 37-44 | AD54.5 | 54.5 | 14 | 64 | 10 |
英制标准 G
| 型号 | 螺牙标准 | 电缆外径 (mm) | 对应软管 | 螺纹外径 C1 (mm) | 螺纹长度 C2 (mm) | 板手径 A &F (mm) | 包装 |
| JS-MSD-G1/4 | G1/4” | 3-6 | AD10.0 | 13.2 | 6 | 16 | 50 |
| JS-MSD-G3/8 | G3/8” | 4-8 | AD13.0 | 16.5 | 7 | 18 | 50 |
| JS-MSD-G1/2 | G1/2” | 8-12 | AD15.8 | 21.3 | 8 | 22 | 50 |
| JS-MSD-G1/2 | G1/2” | 8-12 | AD18.5 | 21.3 | 8 | 22 | 20 |
| JS-MSD-G1/2 | G1/2” | 8-12 | AD21.2 | 21.3 | 8 | 22 | 20 |
| JS-MSD-G3/4 | G3/4” | 10-14 | AD21.2 | 26.6 | 8 | 30 | 20 |
| JS-MSD-G1 | G1” | 13-18 | AD28.5 | 33.4 | 11 | 36 | 10 |
| JS-MSD-G1/1/4 | G1/1/4” | 18-25 | AD34.5 | 42.1 | 11 | 48 | 10 |
| JS-MSD-G1/1/2 | G1/1/2” | 26-32 | AD42.5 | 47.8 | 13 | 52 | 10 |
| JS-MSD-G2 | G2” | 37-44 | AD54.5 | 59.6 | 14 | 64 | 10 |
美制标准 NPT
| 型号 | 螺牙标准 | 电缆外径 (mm) | 对应软管 | 螺纹外径 C1 (mm) | 螺纹长度 C2 (mm) | 板手径 A &F (mm) | 包装 |
| JS-MSD-NPT3/8 | NPT3/8” | 4-8 | AD13.0 | 16.5 | 7 | 18 | 50 |
| JS-MSD-NPT1/2 | NPT1/2” | 8-12 | AD15.8 | 21.3 | 8 | 22 | 20 |
| JS-MSD-NPT1/2 | NPT1/2” | 8-12 | AD18.5 | 21.3 | 8 | 22 | 20 |
| JS-MSD-NPT1/2 | NPT1/2” | 8-12 | AD21.2 | 21.3 | 8 | 22 | 20 |
| JS-MSD-NPT3/4 | NPT3/4” | 13-18 | AD21.2 | 26.6 | 11 | 30 | 20 |
| JS-MSD-NPT3/4 | NPT3/4” | 13-18 | AD28.5 | 26.6 | 11 | 30 | 20 |
| JS-MSD-NPT1 | NPT1” | 15-22 | AD34.5 | 33.4 | 11 | 36 | 10 |
